Zer motatako diamante tresnak daude?

Diamanteek gogortasun eta higadura erresistentzia oso handia dute, marruskadura koefiziente baxua, modulu elastiko altua, eroankortasun termiko altua, hedapen termiko baxuko koefizientea eta burdinazko ez diren metalekin erlazionatzea. Gaur egun, oso gogortasun handiko tresneria da. Orduan, zer motatako diamante tresnak daude? Jarrai dezagun Zhongyedaren editorea begiratzeko!

Diamante tresna motak:

Diamond tresnakTresna egituraren arabera banatzen dira: batez ere tresnak, fresatzeko ebakitzaileak, erremolatxak, zulagailuak, estalitako tresnak eta estandar ez diren beste tresnak erabiltzen dira.

1. Diamond palak

1. Pala estandarrak: kristal diamante bakarreko palak puntu bakarreko diamante tornuak edo zehaztasun beste tornuak erabiltzen dira batez ere. Gainazaleko zimurtasuna RZ0.1-0.05μm-ra iritsi daiteke burdinazko ez diren metalak prozesatzean. Diamante polikristalinoa (PCD) palak normalean tornuak, mekanizazio zentroetan eta abarretan erabiltzen dira, batez ere bihurtzeko eta aspertzeko. Alloy pala tradizionalekin alderatuta, elikadura handiagoa eta abiadura lineala erabil daitezke; Blade Life ere asko hobetzen da karburoen pala batzuekin alderatuta; Aldi berean, PCD palak prozesatutako lanaren gainazalaren akabera RA0.2 onena izan daiteke.

2. Bladerik ez estandarrak: batez ere lan baldintza batzuetarako erabiltzen da egitura konplexuak, tolerantzia zorrotzak eta prozesatzeko prozedura konplexuak. Makina estalitako diamante polikristalinaren (PCD) estandarrei erabiltzeak asko hobetu dezake prozesatzeko eraginkortasuna. Aldi berean, makina-egituraren erabilerak ekoizpen kostuak murriztu ditzake.

2. Diamond Fresatzeko palak

Diamante polikristalinoak (PCD) fresatzeko palak, fresatzeko ebakitzaile diskoak edoFresatzeko ebakitzaileahagaxkak, normalean erabiltzen dira fresatzeko planoak eta urratsak egiteko. Abiadura lineala 2500-3000 m / min bezain altua izan daiteke. Karburoen palekin alderatuta, erremintaren bizitza 5-10 aldiz handitzen da. Burdinazko metalezko gainazal fresatzeko aukera da, hala nola automobilgintzako aluminiozko aleazio zilindro buruak, moto kutxak eta moldeak! Prezioaren errendimenduaren ratioa oso egokia da.

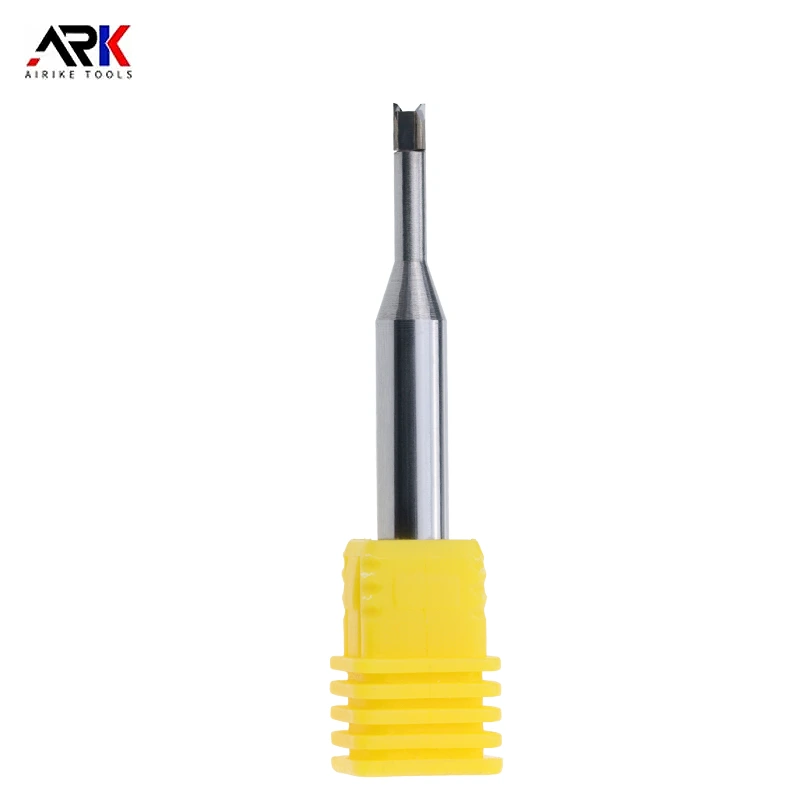

3. Diamond Rod fresatzeko ebakitzailea

Diamond Rod Fresatzeko ebakitzaileak kristal diamante fresatzeko ebakitzaile bakarrean eta diamante polikristalino (PCD) fresatzeko ebakitzaileetan banatzen dira.

Diamante polikristalinoa (PCD) hagaxka fresatzeko ebakitzaileak bi motatan banatzen dira. Bata erdigunean fresatzeko ebakitzailea da, pieza ardatz bertikalki barneratzeko erabil daitekeena. Zuloen antzeko piezak lortzeko, eraginkortasuna asko hobetuko da. Bestea, erdigunean fresatzeko ebakitzailea da. Fresatzeko ebakitzaile mota honek, oro har, errotulazioan mozten du, eta Mills ugazaba, urratsak, gainazalak eta beste piezak CNC programazioaren bidez.

4. Diamond Reamer

Diamond Weamer-ek, oro har, diametroaren tamainan oinarrituta, aleazio matrizea edo altzairuzko matrizea erabiltzen ditu eta ebaketa ertzak 2 edo gehiago dira.

Tresna mota hau tolerantzia eskakizun zorrotzak eta akabera handiko baldintzak dituzten zuloetarako erabiltzen da. Zuloen eta zulo itsuen bidez prozesatu daitezke. Tresna mota honek prozesatutako zuloen akabera RA0.1 arte iritsi daiteke.

5. Diamond Drill Bits

Diamante polikristalina (PCD)Zulagailu bitak, oro har, aleazio edo altzairuzko substratuak dira diametroaren arabera. Diamante polikristalinoak (PCD) zulagailu zuloak zulatu zuzenean piezan. Ez dago pieza gainean zulorik, eta zehaztasun baldintzak ez dira altuak. PCD zulagailu bitak mekanizazio zentroko ekipamenduetarako bakarrik egokiak dira.

Diamante polikristalinoa (PCD) batez ere honako hauek dira: PCD Hole hedapen zulagailuak, PCD urratsa zulatzeko bitak, PCD bihurriak zulatzeko bitak, PCD beheko zulagailu zatiak eta abar.

6. Diamond estalitako tresnak

Diamond estalitako tresnek CVD metodoa erabiltzen dute 1-25 μm-ko diamante filma zuzenean gordetzeko, zementuzko karburo edo zeramikak bezalako substratu batean. Forma geometriko konplexuak dituzten tresnetarako erabil daitezke eta prozesatzeko zailak diren materialak prozesatzeko tresna aproposak dira.

Estaldurarako egokiak diren tresna motak: palak, fresatzeko ebakitzaileak, zulagailuak, aparatuak, ebakitzaileak eratuz, etab.

7. Diamond Forming Tresna

Diamante polikristalina (PCD)Tresna eratzeko tresna birakaria da. Bere abantaila prozesatzeko eraginkortasun handia da. Pausozko zulo anitz aldi berean errota ditzake eta tolerantzia geometriko nahiko zehatzak ziurtatu ditzake. Bi motatan banatuta dago prozesatzeko metodo desberdinen arabera. Bata da prozesaketa axiala eta behin-behineko eraketa; Bestea CNC programazioa eta ibilbidearen prozesamendua da. Tresna titularrak BT heldulekua du, HSK heldulekua, helduleku zuzena eta abar.

Goiko diamante tresnak hemen partekatzen dira. Errendimendu desberdintasun garrantzitsuak dituzten diamante tresna mota ugari daude. Diamante tresna mota desberdinetako egituran, prestaketa metodoaren eta aplikazioen eremuan ere desberdintasun handiak daude.
