Zein da soldadura-prozesua Fresa Soldatuak?

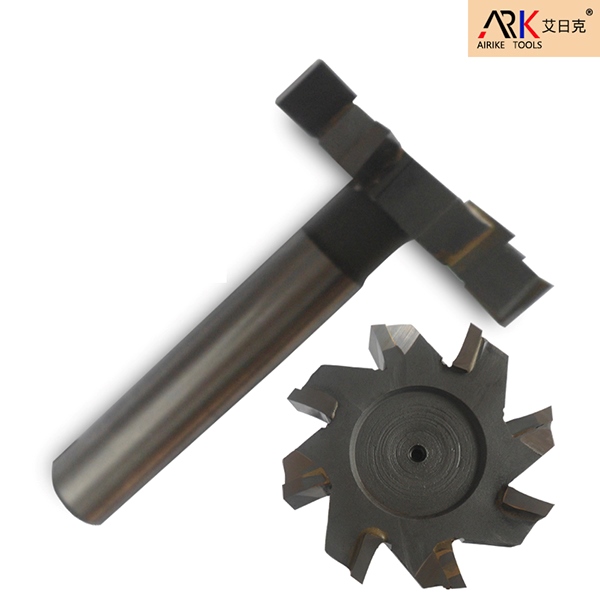

Soldatutako fresak karburozko txertaketak ebakitzeko gorputzean ziurtatzen dituzte soldadura bidez, egitura integratua osatuz. Zurruntasuna eta kostu-eraginkortasuna konbinatuz, aplikazio garrantzitsuak aurkitzen dituzte fabrikazio mekanikoan, moldeen prozesatzean, automobilgintzako osagaietan, aeroespazialean eta beste alor batzuetan. Beraz, ba al dakizu nola soldadura-prozesuasoldatutako fresaklanak? Jarraian,Zhongye Daren editoreak gidatuko zaitu!

I. Soldaduraren aurreko prestaketa

Ikuskatu txertaketak pitzadurak edo txirbilak dauden ertzak. Ziurtatu mozteko zirrikituak txertaketaren dimentsioak bat datozela eta errebarik edo olio kutsaturik ez daudela. Garbitu txertaketak eta zirrikituak gasolina edo alkohola bezalako disolbatzaile organikoekin. Masa-ekoizpenerako, hobetu garbitasuna hareaz edo disoluzio alkalinoetan irakiten.

II. Soldadura-metodoak eta materiala hautatzea

Fresetarako ohiko soldadura-teknikak honako hauek dira: maiztasun handiko indukziozko soldadura, gas-sugarra eta hutsean zabaltzeko soldadura. Maiztasun handiko brasea bereziki egokia da masa ekoizpenerako, bere eraginkortasun handia dela eta. Brasatzeko betegarrizko metalek normalean zilar-oinarritutako xaflak erabiltzen dituzte % 35 baino gutxiagoko zilar-edukia dutenak. Flux batez ere borax industriala da, erabili aurretik deshidratatu behar dena. Titanio handiko eta kobalto-eduki baxua edo txertaketa meheak dituzten aleazio finetarako, sartu 0,2-0,5 mm-ko sareko konpentsazio-padak soldatzeko tentsioa murrizteko.

III. Prozesu-parametroak eta funtsezko puntu operatiboak

Kontrolatu brasatzeko tenperatura 600-800°C artean. Optimizatu berogailuaren iraupena gehiegizko abiadura edo moteltasuna saihesteko. Ziurtatu tresnaren euskarria soldadura bitartean. Jarri sekuentzialki betegarrizko metala, fluxua eta pala. Beroketa uniformearen ondoren, betegarri metala urtu eta kanpora ateratzen denean, astiro-astiro zapaldu zepak kentzeko eta lerrokatu presioa egin aurretik solidotu arte. Ordezko hortz edo diagonaleko soldadura erabil daiteke estresa murrizteko.

IV. Soldadura osteko tratamendua

Soldaduraren ondoren, utzi tresnak modu naturalean hozten soldadurako aparatuan gutxienez 2 orduz airea hoztu aurretik. Saihestu hozte azkarra. Hoztu ondoren, kendu hondar fluxua eta zepak. Masa-ekoizpenerako, harea-blasta egitea gomendatzen da 1-2 orduz irakitea tratatzea. Ondo lehortu zorroztu aurretik.

Laburbilduz, fresetarako soldadura-prozesua oso teknikoa eta zorrotza den zeregina da, hainbat fase dituena. Etapa bakoitzaren funtsezko puntuak zorrotz kontrolatzeak soldadura kalitatea hobetzen du eta zerbitzu-bizitza luzatzen dusoldatutako fresak, eta mekanizazio-eragiketetarako berme fidagarria eskaintzen du.
